Tornando Visíveis as Emissões de CO2 Invisíveis com FLIR OGI

A emissora alemã de serviço público ZDF produziu um documentário sobre o dióxido de carbono (CO2) dos gases do efeito estufa e seus preços para a feira global de revistas de negócios, makro. Para fazer isso, o repórter da ZDF Manfred Kessler e o fotógrafo Armin Vater precisavam de um método confiável para demonstrar a presença de CO2, que é invisível aos humanos. Eles encontraram a solução certa com a FLIR Systems, líder de mercado global em imagens térmicas, que produz uma câmera especificamente para visualizar CO2.

SOBRE 3SAT E MAKRO

A 3sat é uma estação de televisão pública em língua alemã sem anúncios, executada como um esforço conjunto pela ZDF, pela emissora austríaca ORF, pela SRG SSR da Suíça e pelas emissoras regionais da ARD. Liderada pela ZDF de seu centro de transmissão em Mainz, a estação produz muitos shows informativos internamente. A revista show, makro, relata semanalmente a economia global com um olho nas pessoas, nos detalhes e no contexto global geral.

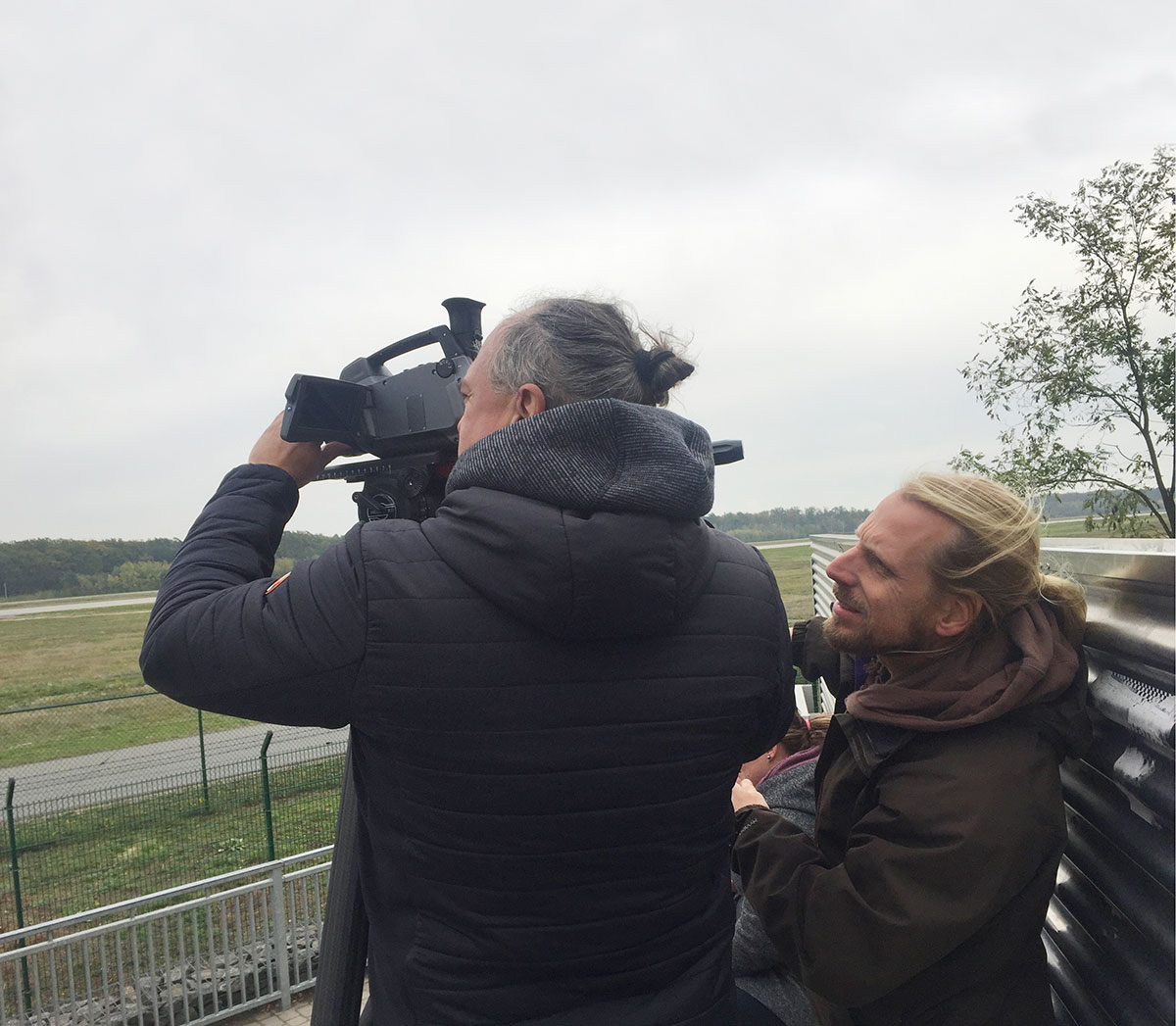

O Cameraman Armin Vater e sua colega Lasse Brünjes filmando no Aeroporto de Frankfurt com a FLIR GF343.

FLIR GF343 EM OPERAÇÃO NA TV ALEMÃ

O repórter Manfred Kessler diz que foi solicitado a buscar uma colaboração com a FLIR Systems após ver vídeos que demonstraram a capacidade de certas câmeras termográficas de visualizar CO2. “Em vídeos, você pode ver claramente como uma câmera termográfica com um filtro especial visualiza as emissões de CO2, por exemplo, de pessoas ou animais que expiram CO2. Mas essa câmera também mostra as emissões de carros, aviões ou fábricas químicas.”

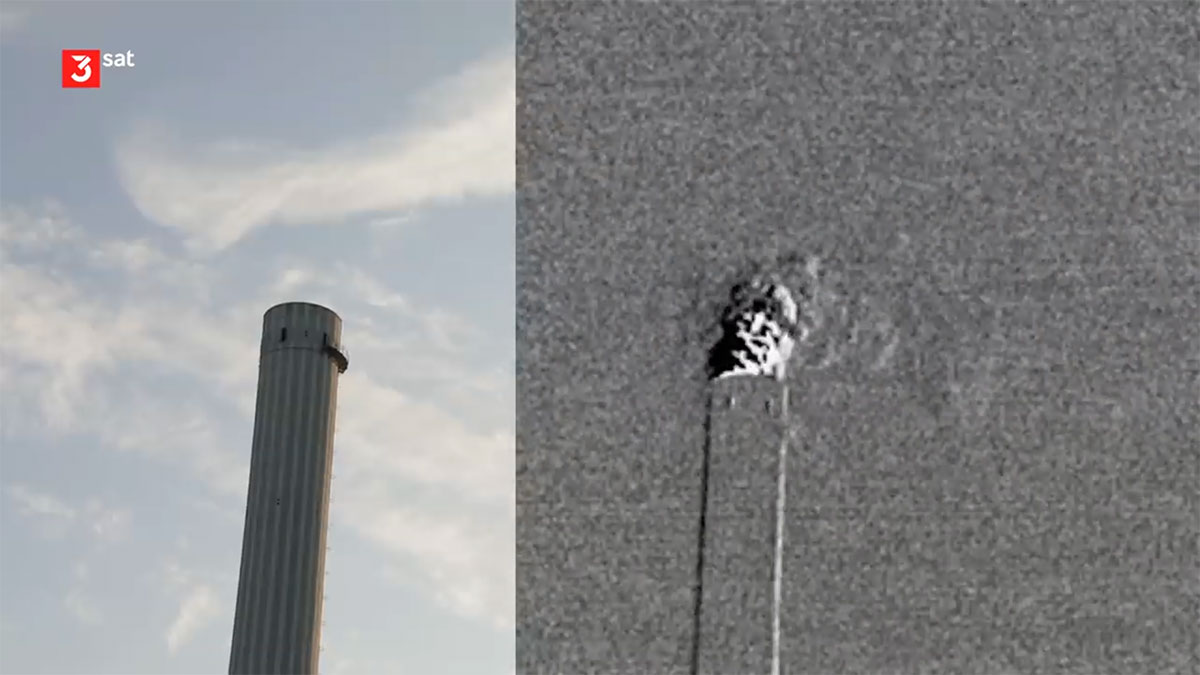

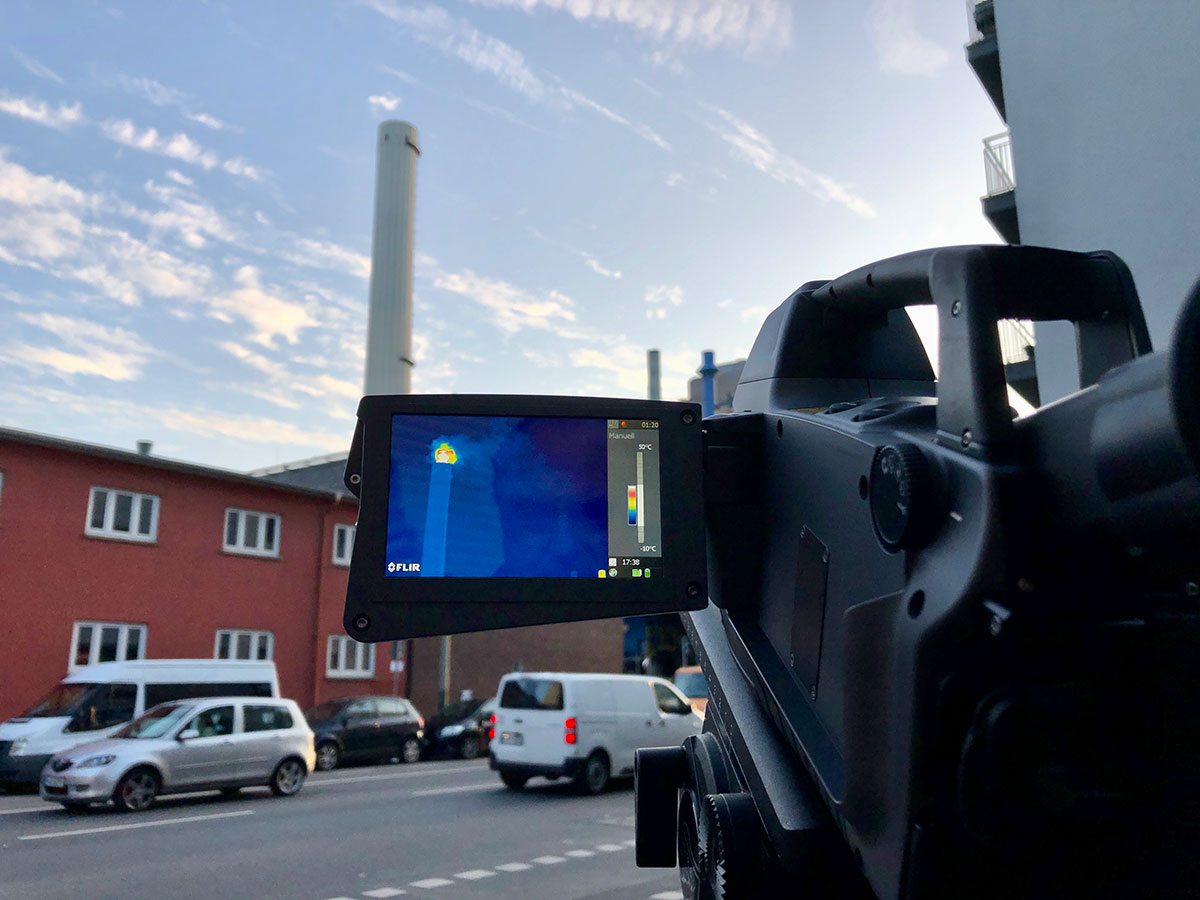

Uma chaminé em uma usina química parece inativa a olho nu. Mas a FLIR GF343 mostra uma pluma de CO2 transparente.

É claro que nem todas as câmeras termográficas conseguem ver gases. Normalmente, as câmeras termográficas exibem apenas temperaturas diferentes na cena como cores para visualizar o calor. É preciso uma câmera com detector refrigerado, comprimento de onda específico e filtros especiais para ver gases. Embora as câmeras termográficas convencionais tenham se tornado mais comuns nos últimos anos com opções acessíveis, como acessórios para smartphone FLIR ONE®, há apenas algumas câmeras capazes de visualizar CO2 em toda a Alemanha.

UM OLHO DENTRO DA CÂMERA

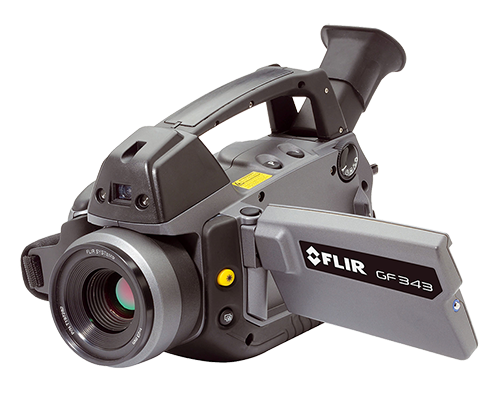

A FLIR GF343 tem um detector altamente sensível feito de antimoneto de índio (InSb), um composto químico dos elementos índio (In) e antimônia (Sb), que são materiais adequados para sensores infravermelhos em optoeletrônica. Esse detector foi equipado com um filtro especial para permitir que ele grave imagens em uma faixa espectral muito estreita de 4.200 nm a 4.400 nm, e essa é precisamente a faixa espectral de infravermelho na qual o CO2 pode ser visualizado. Para que isso funcione, no entanto, o detector em si deve estar muito frio: -198 °C para ser preciso. Para esse fim, há um resfriador de aço instalado na câmera que gera temperaturas extremamente baixas. Isso leva tempo; depois de ser ligado, o resfriador funciona por cerca de 5 minutos até que o detector esteja frio o suficiente e a câmera possa ser usada.

Graças a um filtro especial vaporizado diretamente no detector, a FLIR GF343 pode visualizar o CO2.

TREINAMENTO, MODO HSM E OPÇÃO DE PALETA DE CORES

O fotógrafo Armin Vater e sua colega Lasse Brünjes receberam uma introdução à operação da FLIR GF343 pela FLIR Systems em Frankfurt antes de fotografar. Eles não apenas aprenderam as funções operacionais típicas da câmera (gravação de vídeo ou imagens estáticas, alteração de configurações, troca de bateria, etc.), mas também sobre alguns recursos especiais que são importantes para a termografia: por exemplo, escolher a paleta de cores certa. As câmeras FLIR oferecem uma seleção de paletas que atribuem uma variedade de cores à intensidade da radiação infravermelha, tornando esse espectro invisível visível para o olho humano. A paleta pode simplesmente ser monocromática, exibindo áreas frias como cinza escuro e áreas pretas e quentes como cinza claro e branco. Essas paletas são frequentemente escolhidas para câmeras termográficas usadas no setor de segurança, pois os tons de cores simples facilitam a detecção de uma pessoa à distância como um ponto branco brilhante entre ambientes mais escuros. No entanto, a câmera também tem outras paletas, como uma paleta de arco-íris ou a paleta de cores de ferro, que varia de branco/amarelo a vermelho escuro/roxo. Um Modo de Alta Sensibilidade (HSM) especial permite uma exibição particularmente clara das emissões de gás, o que pode ser útil para mover imagens de vídeo.

No entanto, trabalhar com essa câmera termográfica requer conhecimento especializado. Por exemplo, não é possível olhar através do vidro com a câmera termográfica, e é por isso que ela não tem uma lente de vidro, mas uma feita do elemento germânio. A propósito, também não é possível reconhecer pessoas ou assinaturas térmicas através de paredes, como às vezes vemos em filmes de Hollywood – na verdade, isso é pura ficção.

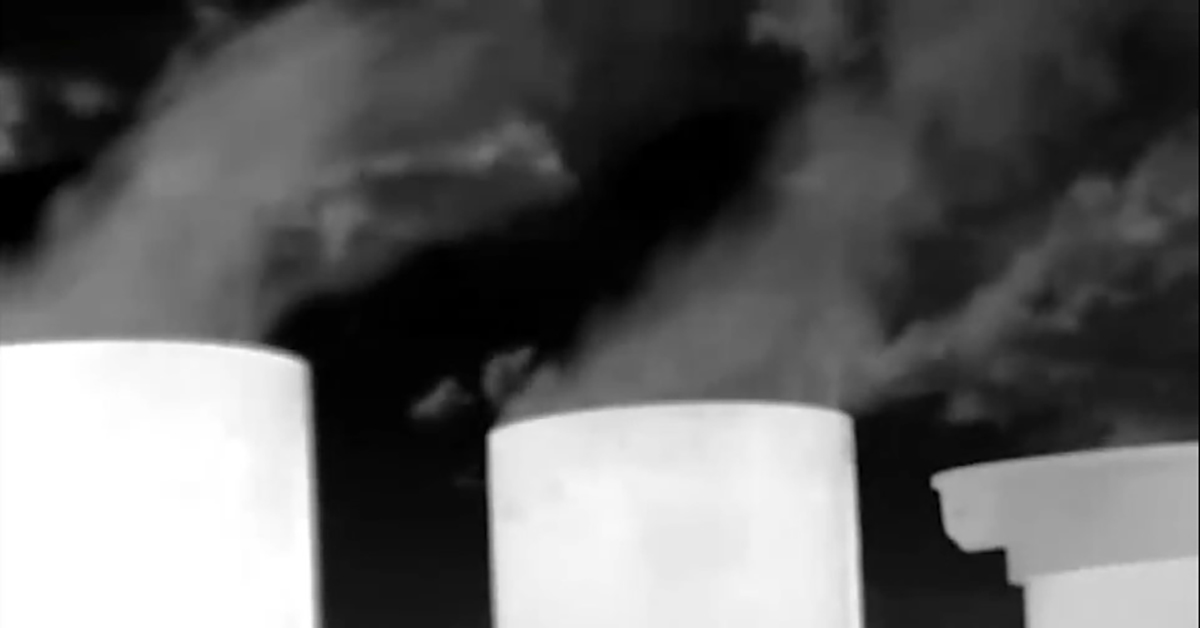

A FLIR GF343 visualiza as emissões de CO2 de uma usina química.

Mas isso não foi o que a equipe de cinema da makro queria alcançar com a FLIR GF343. Em vez disso, o cinegrafista Armin Vater e seu colega Lasse Brünjes filmaram as emissões de carros em um cruzamento movimentado, as emissões de CO2 de aviões no Aeroporto de Frankfurt, as chaminés de uma usina química e as chaminés de edifícios residenciais, bem como pessoas expirando. Isso levou a algumas percepções surpreendentes: embora uma chaminé em uma usina química parecesse inativa a olho nu, a FLIR GF343 mostrou uma pluma de CO2 clara.

A equipe documental não revelaria mais suas descobertas para este relatório, mas a transmissão final oferece mais informações sobre as emissões de CO2 da fabricação, viagens e outros setores. O episódio do makro foi transmitido em dezembro de 2019 no 3Sat e estará disponível para visualização on-line no centro de mídia do makro até 12 de dezembro de 2023. Para obter mais informações sobre a FLIR GF343, acesse flir.com/gf343
